LAM-SVG

信息来源：本站原创浏览次数：1838发布时间：2021-08-11

产品概述

静止无功发生器是我公司自主研发、设计及制造的高性能电能质量节能新产品。采用创新的智能控制算法并结合谐波、无功提取算法，可迅速抑制系统谐波并动态跟踪补偿无功功率，设备整体性能领先于行业同类产品。

静止无功发生器克服了传统的无功补偿器响应速度慢、补偿效果不精确控制、容易与电网发生并联谐振和投切震荡等缺点。其基本的原理是将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和复制或者直接控制器交流侧电流，使静止无功发生器在电网侧呈现感性或容性，从而使该电路吸收或发出满足要求的无功电流，实现动态无功补偿的目的。

使用环境

安装方式：室内

环境温度：-10℃～45℃

相对湿度：5～95%

空气环境：无腐蚀性气体、可燃性气体、油雾、蒸汽、水滴和振动等，不含有太多盐分。不会因为温度急剧变化而结露或结冰。

海拔高度：1000m以下不必降低补偿电流；从1000m至4000m，内部以1%/100m降额使用。（其他特殊要求可定制）

冲击和振动：不允许遭受突然地撞击。不允许把安装在有可能经常受到振动的地方。

电磁辐射：不允许把安装在接近电磁辐射源的地方。

产品特点

◎响应速度快，≤10ms，实时跟踪和动态补偿；

◎补偿精度高，补偿误差小于1%；

◎双向补偿，可实现感性和容性的全范围补偿；

◎补偿方式灵活，可补偿谐波和三相不平衡；

◎稳定性好，对电网呈无穷大阻抗，不影响系统阻抗；

◎功率损耗小，满载损耗小于模块总容量的3%；

◎噪声低于行业标准（65dB），针对人居环境特殊设计可达到55dB；

◎模块化设计，操作方便，支持多模块直接扩容；

◎超大彩色液晶屏显示，操作界面友好，满足多种标准通信接口；

◎保护功能完善，具有故障自诊断和报警功能，可实现远程监控。

◎谐波含量低，采用了混合控制电流跟踪技术，自身产生的谐波含量极低

◎具备过流、过压、欠压、过温、缺相、雷击等多种自动保护功能，确保装置和电力系统安全运行。

工作原理：

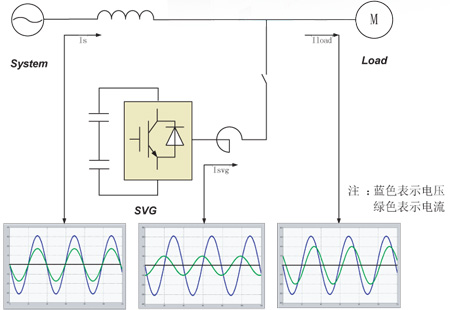

原理图

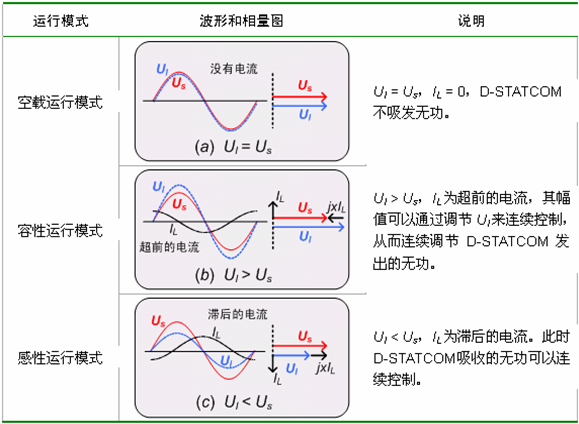

运行原理图

项目技术规格
供电	电网电压	AC380×（1±15%）V
	电网频率	50×（1±5%）Hz
	进线方式	三相四线制
性能指标	无功补偿方式	动态连续自动调节
	功率因数	>0.98且不会发生过补
	谐波补偿能力	有
	瞬时响应时间	≤100μs
	全响应时间	≤10ms
	有功功率损耗	<3%(设备额定输出容量)
	校正三相不平衡	有
	保护功能	电网过欠电压、电网缺相、装置过热、装置过载、直流母线过欠压
	过载保护	自动限流在 100%额定输出
	开关频率	25KHz
	安装方式	柜式
结构特性	防护等级	IP20(特殊要求需定制)
	冷却方式	强制风冷
	安装方式	室内安装，上进线/下进线
显示与操作	显示界面	7英寸中文彩色触摸屏
	显示状态	电流和电压等电网参数
	通讯	Modbus,RS485
环境条件	环境温度	-10℃~45℃
	储存环境	-30℃~60℃
	相对湿度	最大 95%，无凝露
	海拔高度	1000m以下不必降低补偿电流；从 1000m至 4000m，内部以1%/100m降额使用
